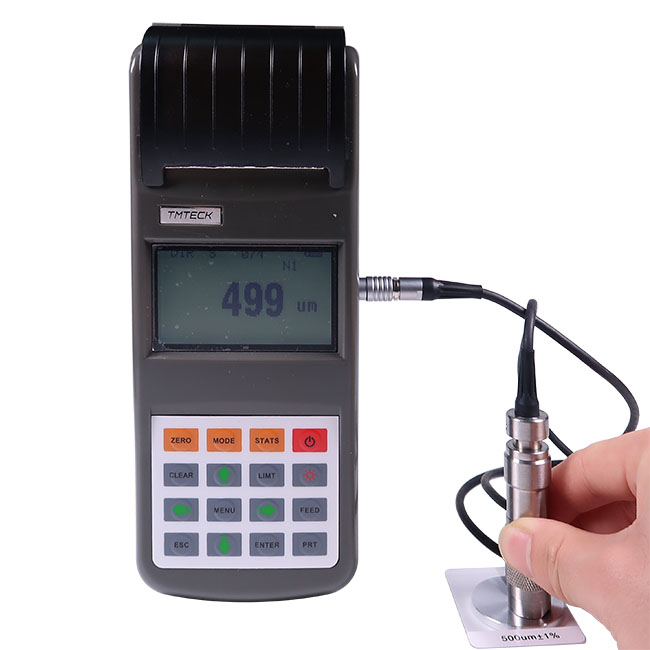

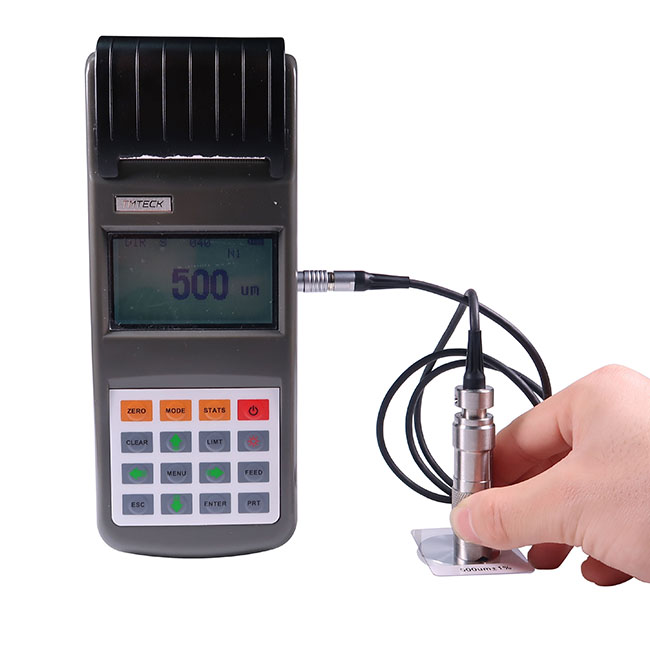

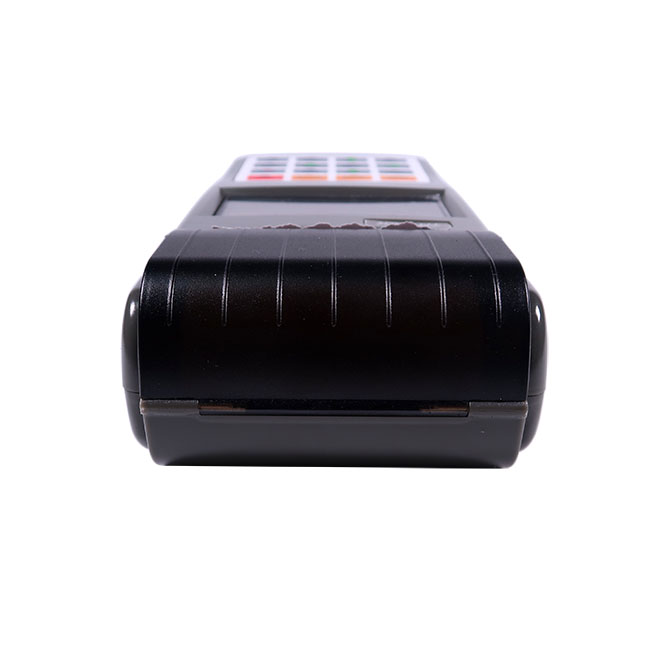

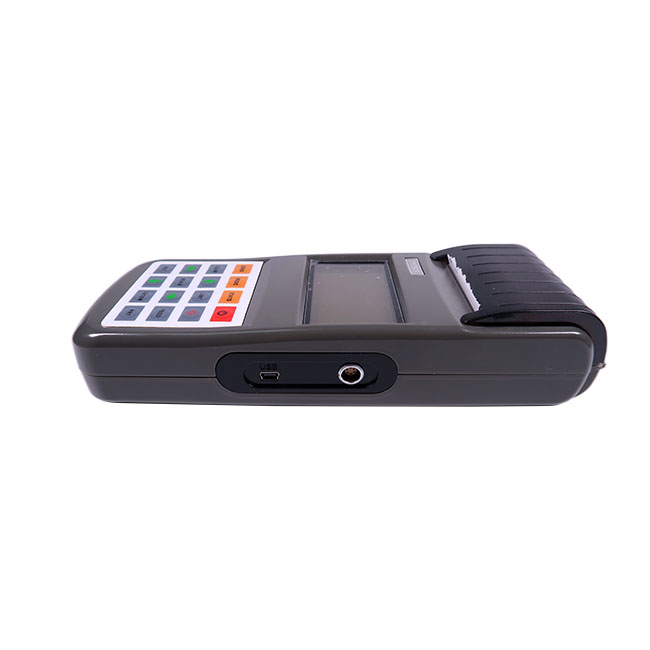

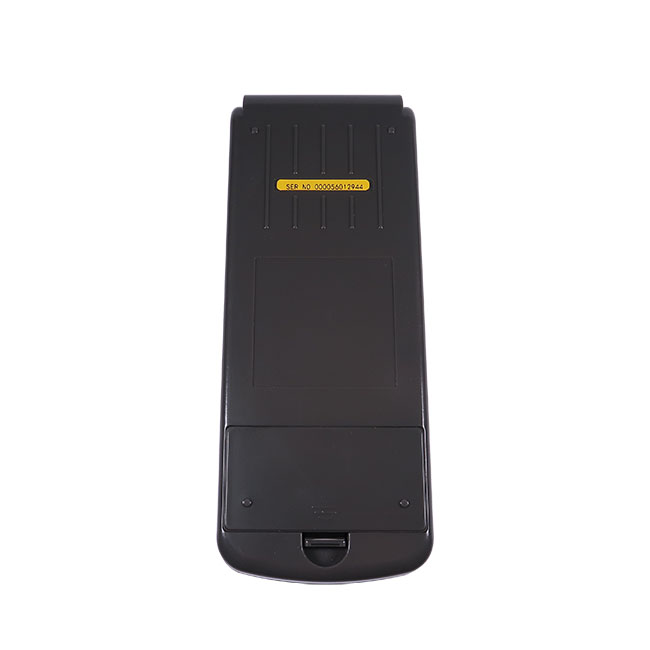

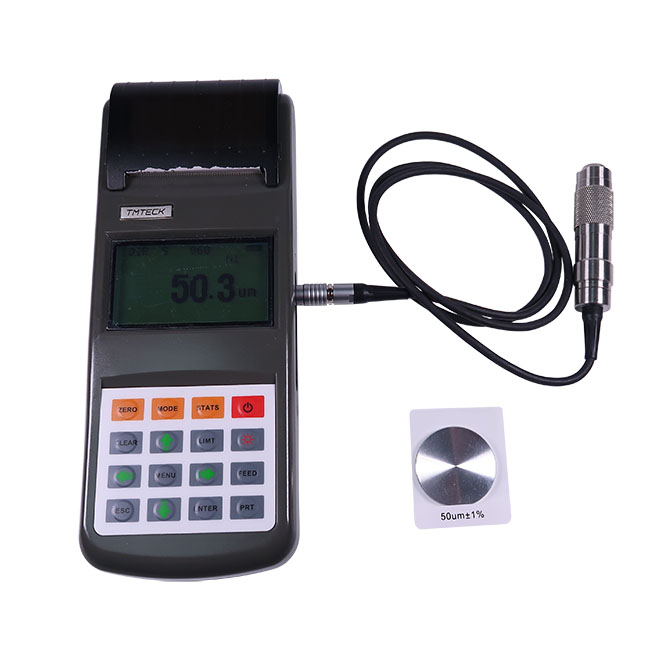

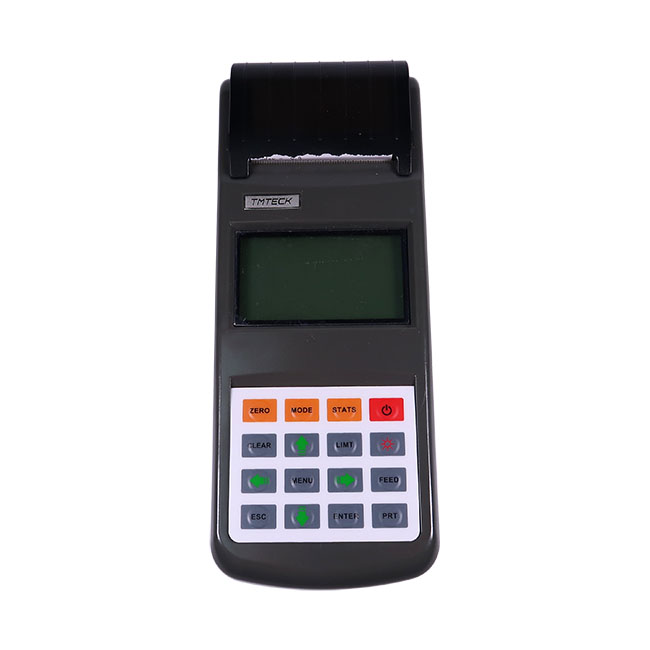

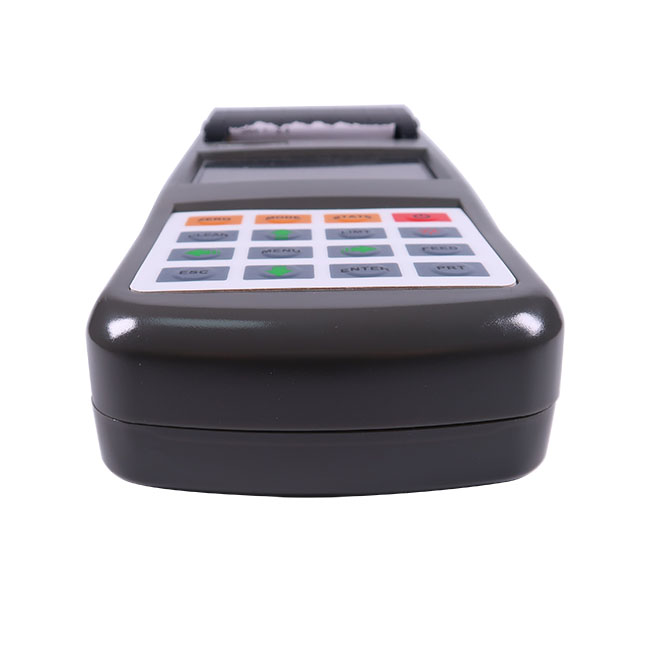

表面涂层测厚仪打印式

产品概述:

产品概述:

本仪器是一种便携式测量仪,它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室,也可用于工程现场。通过使用不同的测头,还可满足多种测量的需要。本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业必备的仪器。本仪器符合以下标准: GB/T 49561985 磁性金属基体上非磁性覆盖层厚度测量 磁性方法

GB/T 49571985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法

JB/T 83931996 磁性和涡流式覆层厚度测量仪

JJG 88995 《磁阻法测厚仪》 JJG 81893 《电涡流式测厚仪》

功能特点:

●本仪器采用了磁性和涡流两种测厚方法,可无损地测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(:橡胶、油漆、塑料、阳极氧化膜等)

●可使用10种测头(F1F5F10F400F1/90°、N1N10N400N1/90°、CN02)

●具有两种测量方式:连续测量方式(CONTINUE)和单次测量方式(SINGLE);

●具有两种工作方式:直接方式(DIRECT)和成组方式(A-B)

●设有五个统计量:平均值(MEAN)、最大值(MAX)、最小值(MIN)、测试次数(NO.)、标准偏差(SDEV);

●可采用两种方法对仪器进行校准,并可用基本校准法对测头的系统误差进行修正;

●具有存贮功能:可存贮500个测量值;

●具有删除功能:对测量中出现的单个可疑数据进行删除,也可删除存贮区内的所有数据,以便进行新的测量;

●设置限界:对限界外的测量值能自动报警;

●具有打印功能:可打印测量值、统计值、限界;

●具有与PC 机通讯的功能:可将测量值、统计值传输至PC 机,以便对数据进行进一步处理;

●具有电源欠压指示功能;

●操作过程有蜂鸣声提示;

●具有错误提示功能,通过屏显或蜂鸣声进行错误提示;

●设有两种关机方式:手动关机方式和自动关机方式



测量原理

本仪器采用了磁性和涡流两种测厚方法,可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(:珐琅、橡胶、油漆、塑料等)



磁性法(F型测头)

       当测头与覆盖层接触时,测头和磁性金属基体构成一闭合磁路,由于非磁性覆盖层的存在,使磁路磁阻变化,通过测量其变化可导出覆盖层的厚度。

2涡流法(N型测头)

    利用高频交变电流在线圈中产生一个电磁场,当测头与覆盖层接触时,金属基体上产
生电涡流,并对测头中的线圈产生反馈作用,通过测量反馈作用的大小可导出覆盖层的厚
度。


1-1  磁性法基本工作原理          1-2  涡流法基本工作原理



                   覆盖层

    基体



有机材料等非磁性覆盖层(:漆料、涂漆、珐琅、搪瓷、

塑料和阳极化处理等)

覆盖层厚度不超过100mm

覆盖层厚度超过100mm



如铁、钢等磁性金属

被测面积的直径

大于30mm

F400型测头  0400mm

F1型测头    01250mm

F1型测头    01250mm

F5型测头    05mm

F10型测头   010mm

被测面积的直径

小于30mm

F400型测头  0400mm

F1型测头    01250mm

F400型测头  0400mm

如铜  、铝 、黄铜 、锌 、 锡 等 有色金属

被测面积的直径

大于10mm

N400型测头  0400mm



N400型测头  0400mm

N10型测头   010mm

被测面积的直径

小于10mm

N400型测头  0400mm

N1型测头    01250mm

N400型测头  0400mm





                   覆盖层

     基体



非磁性的有色金属覆盖层(:铬、锌、铝、铜、锡、银等)

覆盖层厚度不超过100mm

覆盖层厚度超过100mm



如 铁、钢等磁性金属

被测面积的直径

大于30mm

F400型测头  0400mm

F400型测头  0400mm

F1型测头    01250mm

F5型测头    05mm

F10型测头   010mmm

被测面积的直径

小于30mm

F400型测头  0400mm

F1型测头    01250mm

F400型测头  0400µm

F1型测头    01250mm

如铜 、铝 、黄铜 、锌 、 锡 等 有色金属

被测面积的直径

大于10mm

仅用于铜上镀铬

N400型测头  040mm

       --------

被测面积的直径

小于10mm

       --------

       --------

塑料、印刷线路非金属基体

被测面积大

CN200型测头10200mm

CN200型测头10200mm









测头类型

可选,见附表

测量原理

磁感应和电涡流

测量范围

探头决定

低限分辨力

探头决定

探头连接方式

分体式导线连接(可更换)

示值误差

一点校准(um)

探头决定

两点校准(um)

探头决定

测量条件

最小曲率半径(mm)

探头决定

基体最小面积的直径(mm)

探头决定

最小临界厚度(mm)

探头决定

温湿度

0~40
20%RH90%RH

统计功能

平均值(MEAN)、最大值(MAX)、最小值(MIN)、
测试次数(NO.)、标准偏差(SDEV

工作方式

直接方式(DIRECT)和成组方式(Appl)

测量方式

连续测量方式(CONTINUE)和单次测量方式(SINGLE

上下限设置

存储能力

500 个测量值

打印/连接计算机

自带打印机/能连接电脑

关机方式

手动和自动

电源

7.4v锂电池

外形尺寸

212×82×42mm

重量

350g

配置清单:






备注

主机 TM260

1

标准配置

F1测头 或者N1 探头

1



标准片

5



基体

1



产品包装箱

1



使用说明书

1



充电器

1



软件与连接线

1



其他用途的测头



可选件
