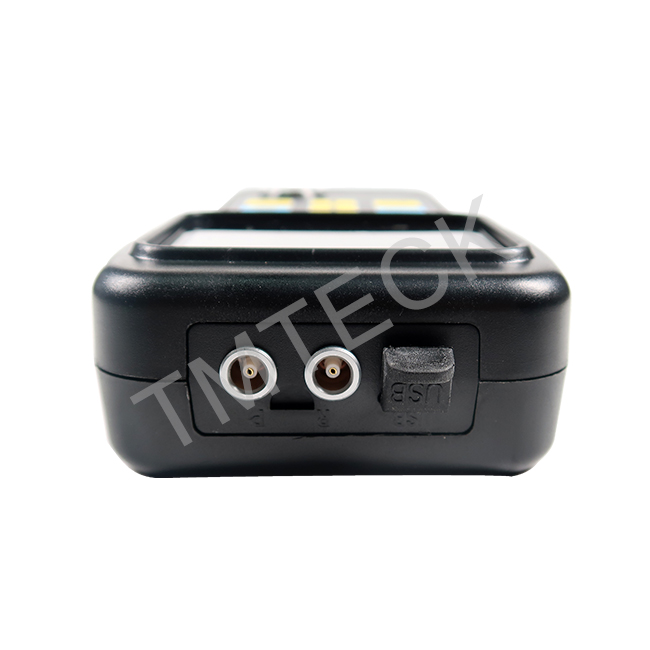

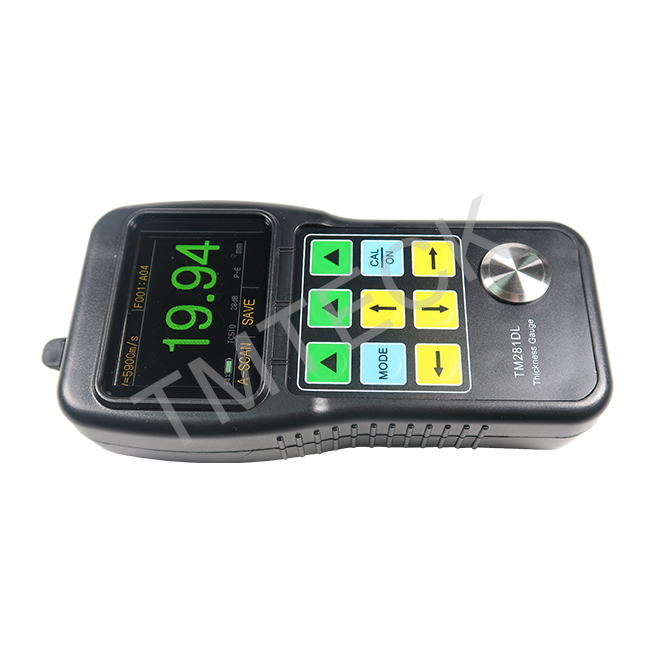

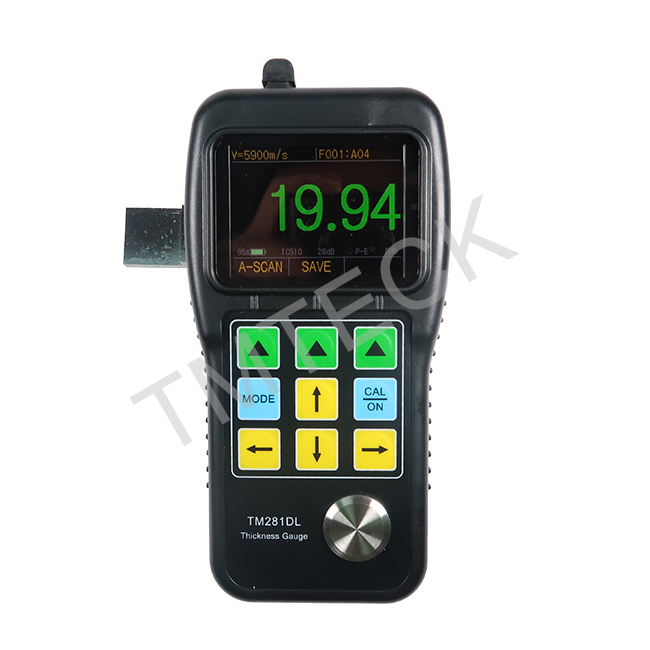

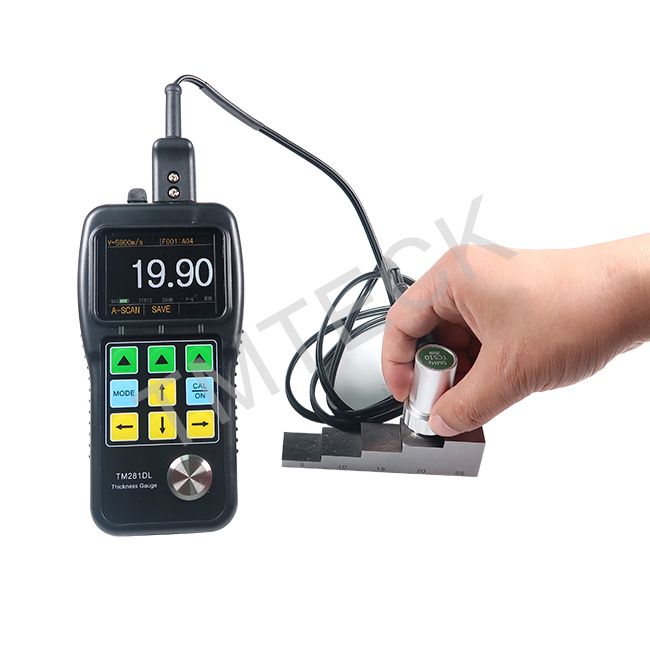

彩色波形超声波测厚仪

产品概述:

如果你遇到了普通测厚仪不能解决的问题 TM281系列,它能最大限度的解决各种测厚难题,为您提供高性价比的解决方案。

原理讲解

采用脉冲—回波法原理的普通超声波测厚仪需要满足以下两个条件才能成功测量:

1. 第一底面回波要高于闸门(闸门电平高度是固定的不可调节)。

2. 第一底面回波前没有其它杂波高于闸门(否则测出的将是产生杂波处的厚度)。

有时许多情况无法满足上述要求,例如近表面高度腐蚀、粗晶材料(如铸铁)、铝材料、小直径   管、超薄板、超厚板、表面粗糙、材料内部的不均匀、内含缺陷、叠片结构等等,普通超声波测厚仪将无能为力。

TM281 可轻松解决上述问题:

1. 可以通过调整增益和闸门高度,使第一底面回波高于闸门。

2. 可以通过消隐功能使第一底面回波前的其它杂波无效, 以前的棘手难题迎刃而解。

实时彩色A-扫描(Live Color A-Scan)

用户在屏幕上能直接看到彩色超声信号波型(或A扫描),这对于需要验证厚度读数是否正确的场合是至关重要的。许多情况会引发错误的厚度读数甚至无读数,根据波形能轻松找到问题所在,然后根据波形仅需对增益(GAIN)、消隐(BLANKING)、闸门(GATE)这三个参数做适当调整,就可得到正确的厚度读数。

波形的用处:根据波形验证厚度读数,根据波形找到问题所在,根据波形寻求解决之道,根据波形调整参数解决问题。

实时彩色 B-扫描(Live  Color  B-Scan)

TM281系列测厚仪带时实 B 扫描功能。显示沿着探头移动轨迹的工件剖面图,用于观察被测工件的底面轮廓。并自 动捕获一幅 B 扫描图像上的最小值,由红色三角指示出最小值的位置。通过移动指针还可查看 B 扫描图像上任一点的厚度值。

增益调整(GAIN)

调整仪器对回波信号的放大倍数,允许以 ldB 为单位手动增加或减少。这个功能对声衰减材料(比如金属铸件)的测量是非常有效的。

消隐功能(BLANKING)

使红色消隐条范围内的波形无效,可以略去影响测量的有害杂波,比如因材料表面粗糙或内部不均匀引起的噪声。

闸门高度可调(GATE)

红色箭头

A-扫描模式有一个红色箭头指示测量点,厚度读数就是该点的横坐标。它可帮助判断厚度读数是否正确,正确测量时,红箭头应该指向第一底面回波前沿。

范围(RANGE)

调整显示在屏幕上的波形范围,视觉上波形被压缩或展开。如果没有正确的设置显示范围,回波波形可能出了显示区域而看不到,但仍能正确地显示测量值。

平移(DELAY)

调整显示在屏幕上的波形的起始位置,视觉上波形被水平移动。如果没有正确的设置平移,回波波形可能出了显示区域而看不到,但仍能正确地显示测量值。范围和平移功能可将波形的任何一部分放大显示在屏幕上。

整流方式

可选择射频、正半波、负半波、全波四种整流方式。射频:描绘了完整的回波波形;

正半波:指去掉回波的负半波只显示正半波;

负半波:指去掉回波的正半波而将负半波翻转显示为正;

全波: 指回波的正半波和翻转为正的负半波均显示。

报警模式

可设置报警上限和报警下限。报警时波形和厚度值动态改变颜色。

缩减率测量

仪器具有差值和缩减率模式。差值模式显示实测厚度与预设厚度之间的差值变化。缩减率是计算并显示材料变薄以后厚度缩减的百分比。 典型应用是对因弯曲而变薄的金属材料进行测量。

最小/最大值模式

具有穿透涂层功能,不再需要费时费力的去除涂层工作

该功能是通过测量基材的两个连续底面回波实现的,该模式下还具有更多的优势:

1、免零点校准;

2、高稳定性,测量值不受探头压力、耦合层厚度和工件表面灰尘污渍的影响

3、零漂移。

TM281系列技术参数

仪器型号

TM281

TM281D

彩色屏幕

实时 A-SCAN

实时 B-SCAN

增益、闸门可调

消隐功能

穿透涂层功能

X



仪器参数

显示屏

2.4 寸 QVGA(320×240 点阵)彩色 OLED 屏,对比度 10000:1

工作原理

使用双晶探头的超声波脉冲/回波法和回波/回波法

测量范围

0.5 至 508 毫米(0.025 至 20.00 英寸)取决于所用探头、材料、表面状况

测量分辨率

0.01 或 0.1mm(0.001 或 0.01in),可在整个测量范围内选择

单位

毫米或英寸

增益

实时可调

显示模式

厚度值模式,最小/最大值捕获模式,差值/减薄率模式

校准模式

一点校准、两点校准

V 路径修正

自动 V 声程修正,补偿双晶探头的非线性度

测量更新率

每秒 4Hz、8Hz、16Hz 可选

材料声速范围

500~9999m/s,0.0197~0.3937in/us

报警设置

最大值和最小值报警,报警时动态改变厚度读数颜色

工作语言

中文、英文、日文、法文等多种语言可选择

电源

两节 AA 电池,使用时间大于 35 小时

仪器关机

可选 5、10、20 分钟无操作后自动关机,或只能手动关机

工作温度

-10℃~+50℃,有特殊要求可达-20℃

尺寸

155mm×78mm×33mm (H×W×D)

重量

含电池 250g

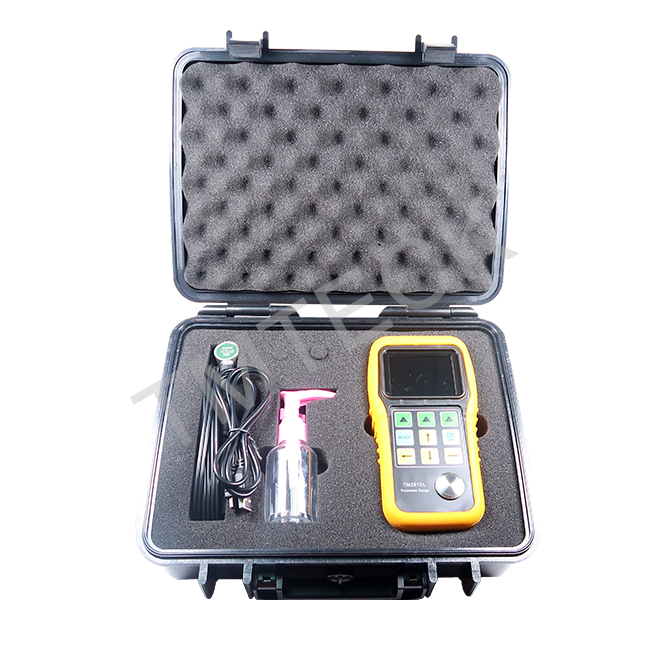

标准配置:

序号

名称

数量

1

TM281主机

1

2

TC510B探头

1

3

耦合剂

1

4

随机文件

1

5

保修卡

1

6

仪器箱

1


可选配置:

多种探头可选

仪器内置多种探头的V声程校正程序,分标准探头、小径管探头、微型探头、粗晶探头、高温探头,频率范围从2至10MHz,晶片尺寸从4至12mm。一般来说,探头频率越高而直径越小,越适合对较薄或弯曲工件的测量。

TM281可选探头表

型号

频率

接触直径

测量范围

允许温度

PT-04B

10MHz

6mm

0.7-12mm

-10~70℃

PT-06B

7.5MHz

8mm

0.8-30mm

-10~70℃

PT-08B

5MHz

11mm

0.8-100.0mm

-10~70℃

TC510B

5MHz

13.5mm

1.2-200.0mm

-10~70℃

TC550B

5MHz

7mm

0.8-60.0mm

-10~70℃

ZT-12-2B

2MHz

17mm

4.0-508mm

-10~70℃

GT-12-2B

5MHz

15mm

4.0-80mm

-20~300℃
