超声波探伤仪

产品概述：

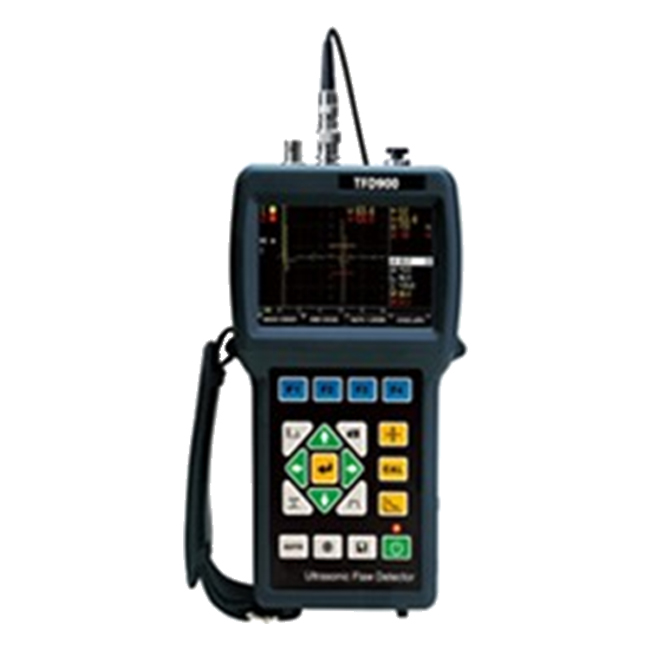

TFD900数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

特点：
TFD900是当前国内先进的数字超声波探伤仪。
●100个独立探伤通道、更宽的频率范围及更高的技术指标具有国际先进水平
●采用2009新一代高速CPU处理探伤数据，提高了探伤效率。
●更小的重量和体积，满足了高空作业等工况下携带的方便。
●全数字
●真彩显示器：五种颜色可选、亮度可调
●高性能锂电池，连续工作10小时
●与计算机通讯，可自动生成探伤报告
●实时显示SL、EL、GL、RL定量值
主要功能：
●高精度定量、定位，满足了较近和较远距离探伤的要求；
●近场盲区小，满足了小管径、薄壁管探伤的要求；
●自动校准：自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●自动录制探伤过程并可以进行动态回放；
●φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值；
●100个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放300幅A扫波形及数据；
●铸锻件探伤：AVG曲线自动生成（大平底AVG功能，直接利用工件大平底自动制作AVG曲线，直接显示缺陷的当量值，无需对比试块，每个工件可以针对性制作AVG曲线，使产品检测更加准确）
焊缝探伤：DAC曲线自动生成，并可以分段制作，取样点不受限制，并可进行修正与补偿；
● 深度补偿，自动生成TCG曲线；
●B扫描功能，清晰显示缺陷纵截面形状
●可以自由输入任意行业标准；
●与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；
●IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力极佳；
●利用PC端通讯软件可以升级仪器系统的功能；
●26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
●高性能安全环保锂电池供电，可连续工作10小时。
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●掉电保护，存储数据不丢失；
●探伤参数可自动测试或预置；
●数字抑制，不影响增益和线性；
●屏幕保护：“自动关机”、“文字”、“自由定制”等多种屏保模式自由更改；
●增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；
●PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标；

重要辅助功能：
●角度和K值两种输入方式
●回波次数分析
●电源状态指示
●闸门声光报警
●DAC声光报警
●屏幕的冻结和解冻
●时钟显示
●休眠和屏保

技术参数


扫描范围：		0～10000mm钢纵波
工作频率：		0.25MHz～20MHz
垂直线性误差		≤2.5%
水平线性误差		≤0.1%
灵敏度余量		＞65dB（深200mmΦ2平底孔）
分辨力		＞40dB（5N14）
动态范围		≥36dB
噪声电平：		＜8%
硬采样频率		150MHz

重复发射频率	100~1000HZ
声速范围	1000～15000（m/s）
工作方式	单晶探伤、双晶探伤、穿透探伤
数字抑制	（0～80）%，不影响线性与增益
工作时间	连续工作10小时以上（锂电池）
环境温度	（-20～70）℃（参考值）
相对湿度	（20～95）% RH
外型尺寸	210×156×40（mm）

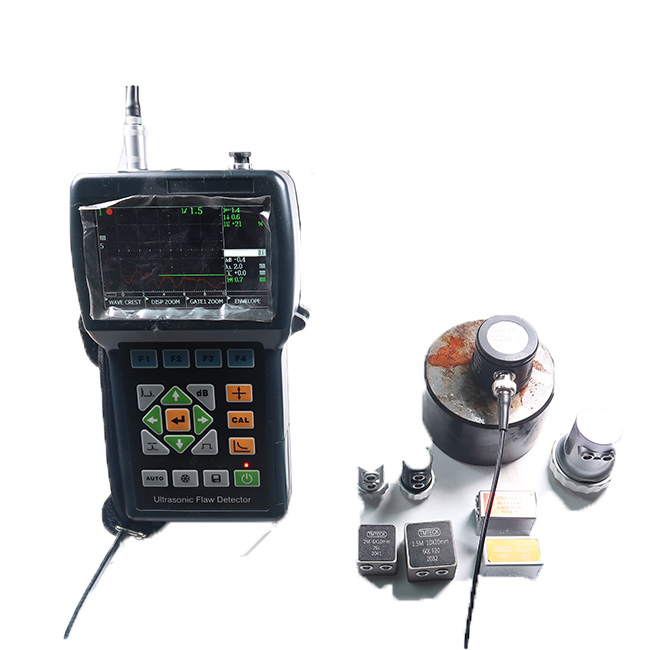

标准配置

1.	主机	1台
2.	直探头	1个
3.	斜探头	1个
4.	9V电源适配器	1个
5.	探头连接线	2根
6.	产品包装箱	1个
7.	使用说明书	1本
8.	合格证、装箱卡、保修卡	1套
9	PC超声波探伤仪通讯软件	1套
10	通讯线缆	一根
11	全封闭皮套	一个
